Vodní dílo Senomaty na Kolešovickém potoce je navrženo za účelem dodržování minimálních zůstatkových průtoků pod profilem uvažované hráze a pro nalepšování těchto minimálních zůstatkových průtoků. Vodní dílo bude dále sloužit pro odběry vody pro zásobování zemědělství vodou. V neposlední řadě bude mít částečný protipovodňový efekt.
Hráz VD je uvažována jako zemní nehomogenní (zonální), a to z důvodu nedostatku vhodných zemin v lokalitě. Hráz bude tvořena stabilizační a středovou těsnící částí. Pro zajištění nepropustnosti podloží je navržena jílocementová těsnící stěna a injektáž skalního podloží. Sklony svahů hráze jsou uvažovány 1:3 pro návodní a 1:2,5 pro vzdušní svah. Po koruně hráze bude vedena komunikace šířky 3,0 m, celková šířka koruny je pak 4,0 m.
Objekt výpustí je navržen pro převádění jak běžných, tak částečně i povodňových průtoků. Je navržen v místě nejnižšího místa údolí, tedy v řečišti Kolešovického potoka. Výpusti jsou navrženy 2 a jsou řešeny jako ocelová potrubí DN 400 mm. Každé potrubí bude osazeno dvojicí šoupátkových uzávěrů, jeden bude sloužit jako revizní a druhý jako provozní. Mezi uzávěry je z obou potrubí vyvedeno další potrubí DN 150 mm pro převádění běžných průtoků.
Objekt bezpečnostního přelivu je navržen jako boční přeliv s konstantní úrovní přelivné hrany. Přeliv bude mít hydraulicky zaoblenou přelivnou hranu. Délka přelivné hrany je 40,0 m. Šířka spadiště, do kterého voda přepadá je 7,0 m a jeho podélný sklon je 3,0 %. Délka spadiště je 38,0 m. Skluz navazuje na objekt přelivu a je obdobně technicky řešen, tedy jako železobetonová polorámová konstrukce s šířkou ve dně 7,0 m. Podélný sklon je 5,0 %, celková délka pak 60 m.
Pro manipulaci s vodou v nádrži je navržen objekt výpustí a pro převádění povodňových průtoků bezpečnostní přeliv, na který navazuje skluz a vývar. Vodní dílo je navrženo tak, aby bezpečně převedlo průtok Q1000.
V rámci stavby dojde k výstavbě obslužných komunikací. Dále bude provedena přípojka NN a instalace kontrolních zařízení TBD. Prostor zátopy bude vykácen a dojde k dalším úpravám.
Základní parametry hráze:
| Maximální výška hráze (bez komunikace) | 7,6 | m |
| Délka hráze v koruně | 385 | m |
| Šířka hráze v koruně | 4,0 | m |
| Sklon návodního líce | 1:3 | |
| Sklon vzdušního líce | 1:2,5 | |
| Maximální šířka hráze | 45 | m |
| Kubatura hráze | 38,67 | tis. m3 |
| Plocha zátopy při min. provozní hladině | 168,79 | tis. m2 |
| Plocha zátopy při max. provozní hladině | 228,42 | tis. m2 |
| Plocha zátopy při max. hladině (Q1000) | 280,82 | tis. m2 |
| Objem nádrže při min. provozní hladině | 346,06 | tis. m3 |
| Objem nádrže při max. provozní hladině | 545,63 | tis. m3 |
| Objem nádrže při max. hladině (Q1000) | 746,71 | tis. m3 |
Vzorový řez hráze:

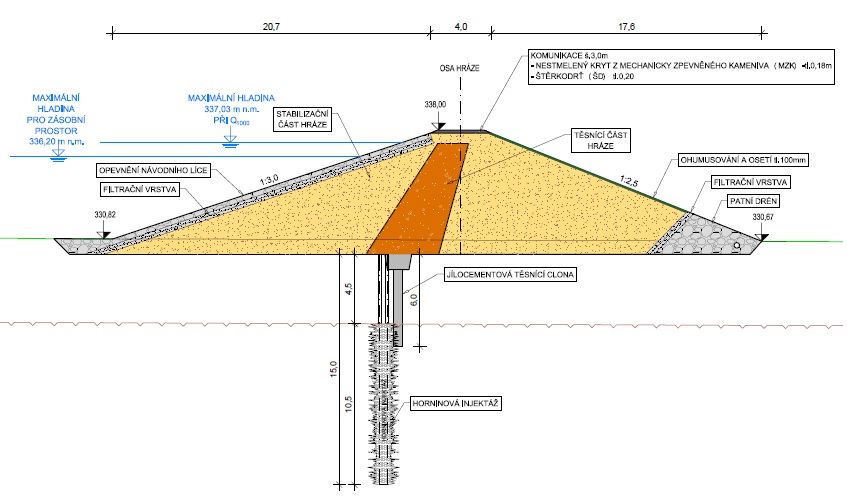

Vzorový příčný řez hrází VD Senomaty
Hydrologická data:
N-leté průtoky QN dle ČHMÚ (Třída III)
|
N |
1 |
2 |
5 |
10 |
20 |
50 |
100 |
|
Q [m3/s] |
2,25 |
4,21 |
8,21 |
12,4 |
17,8 |
26,9 |
35,7 |
M-denní průtoky QMd dle ČHMÚ (Třída III)
|
m |
30 |
60 |
90 |
120 |
150 |
180 |
210 |
240 |
270 |
300 |
330 |
355 |
364 |
|
Q [l/s] |
168 |
112 |
90 |
76 |
67 |
61 |
56 |
49 |
43 |
37 |
30 |
22 |
16 |
