VD Šanov

VD ŠANOV

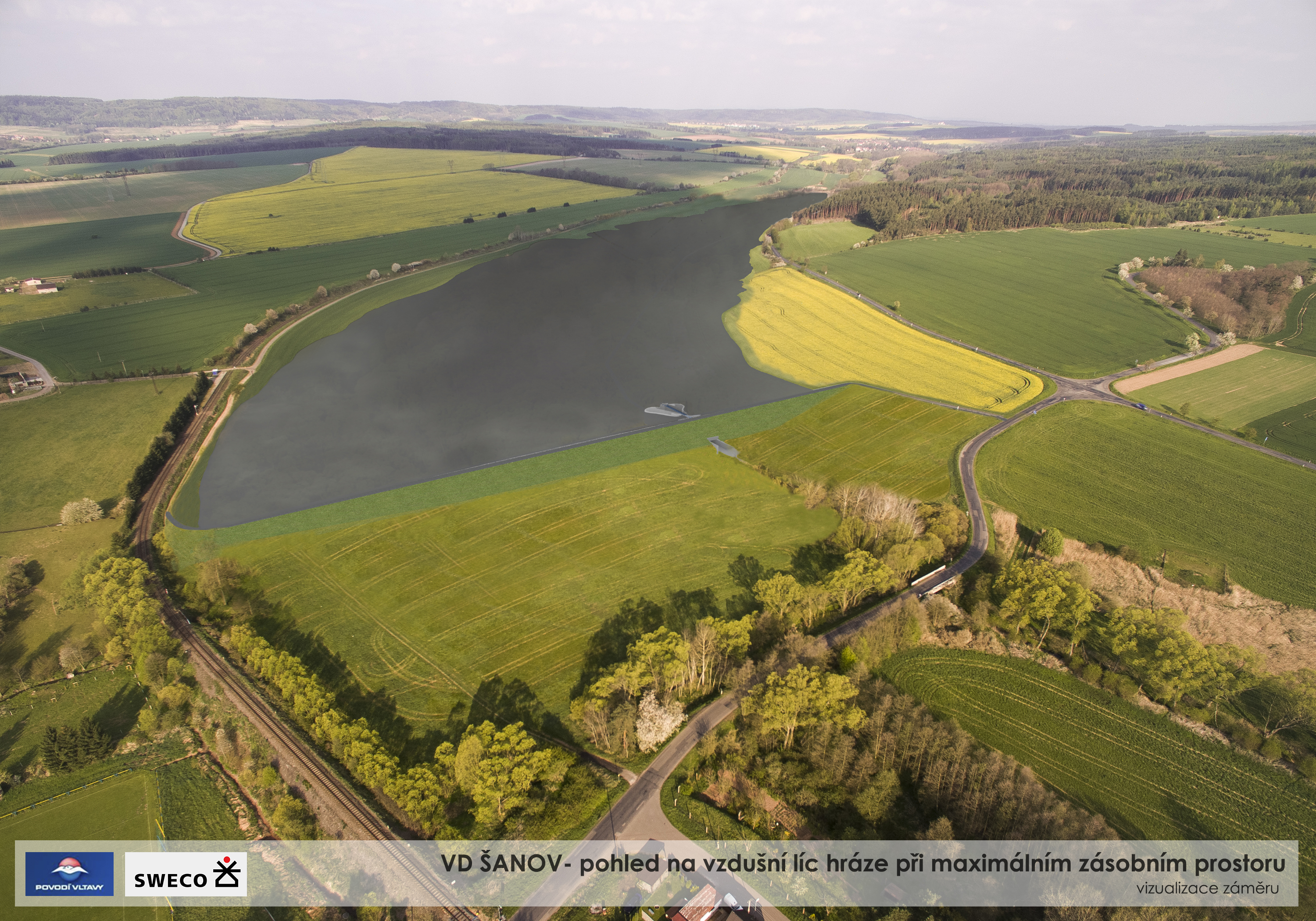

VD Šanov - vizualizace záměru

Vodní dílo Šanov na Rakovnickém potoce je navrženo za účelem dodržování minimálních zůstatkových průtoků pod profilem uvažované hráze a pro nalepšování těchto minimálních zůstatkových průtoků. Vodní dílo bude dále sloužit pro odběry vody pro zásobování zemědělství vodou. V neposlední řadě bude mít částečný protipovodňový efekt.

Hráz VD je uvažována jako zemní nehomogenní, a to z důvodu nedostatku vhodných zemin v lokalitě. Hráz bude tvořena stabilizační a středovou těsnící částí. Návodní líc o sklonu 1:3 bude opevněn kamenným pohozem, pod kterým se bude nacházet filtrační vrstva. Vzdušní líc bude ve sklonu 1:2,5 a bude ohumusován a oset. Na koruně hráze bude umístěna komunikace z mechanicky zpevněného kameniva. Šířka komunikace je 3 m.

Podloží hráze není dostatečně únosné a nepropustné. Pro zajištění únosnosti bude nutné odtěžení stávajících vrstev měkkých až kašovitých jílů a jílovitých hlín o mocnosti 3,5 – 5,5 m popřípadě i hlinitých písků se štěrkem, které sahají až do hloubky 9 m. Odtěžený materiál bude nahrazen vhodnou a únosnou zeminou. Pro zajištění nepropustnosti podloží je navržena těsnící clona tvořená jílocementovou těsnící stěnou a skalní injektáží.

Sdružený objekt je navržen pro převádění jak běžných, tak povodňových průtoků. Je navržen v místě nejnižšího místa údolí, tedy v řečišti Rakovnického potoka. Samotný sdružený objekt je navržen atypického tvaru půdorysně připomínající srdce. Ve středu je umístěn objekt výpustí, po stranách je pak osově souměrně umístěna dvojice nehrazených přelivů. Celková délka přelivů je 42,0 m.

Výpusti jsou navrženy 2 a jsou řešeny jako ocelová potrubí DN 400 mm. Každé potrubí bude osazeno dvojicí šoupátkových uzávěrů, jeden bude sloužit jako revizní a druhý jako provozní. Mezi uzávěry je z obou potrubí vyvedeno další potrubí DN 150 mm pro převádění běžných průtoků. Odpadní štola odvádí veškerou vodu z VD dále do toku. Štola o rozměrech 5 x 3 m délky 27,2 m ústí do vývaru. Kinetická energie proudící vody bude dále tlumena ve vývaru a odváděna odpadním korytem. Vodní dílo je navrženo tak, aby bezpečně převedlo průtok Q₁₀₀₀.

V rámci stavby dojde k výstavbě obslužných komunikací. Dále bude provedena přípojka NN a instalace kontrolních zařízení TBD. Prostor zátopy bude vykácen a dojde k dalším úpravám. V rámci stavby bude nutné přeložit nadzemní vedení VN.

Základní parametry hráze:

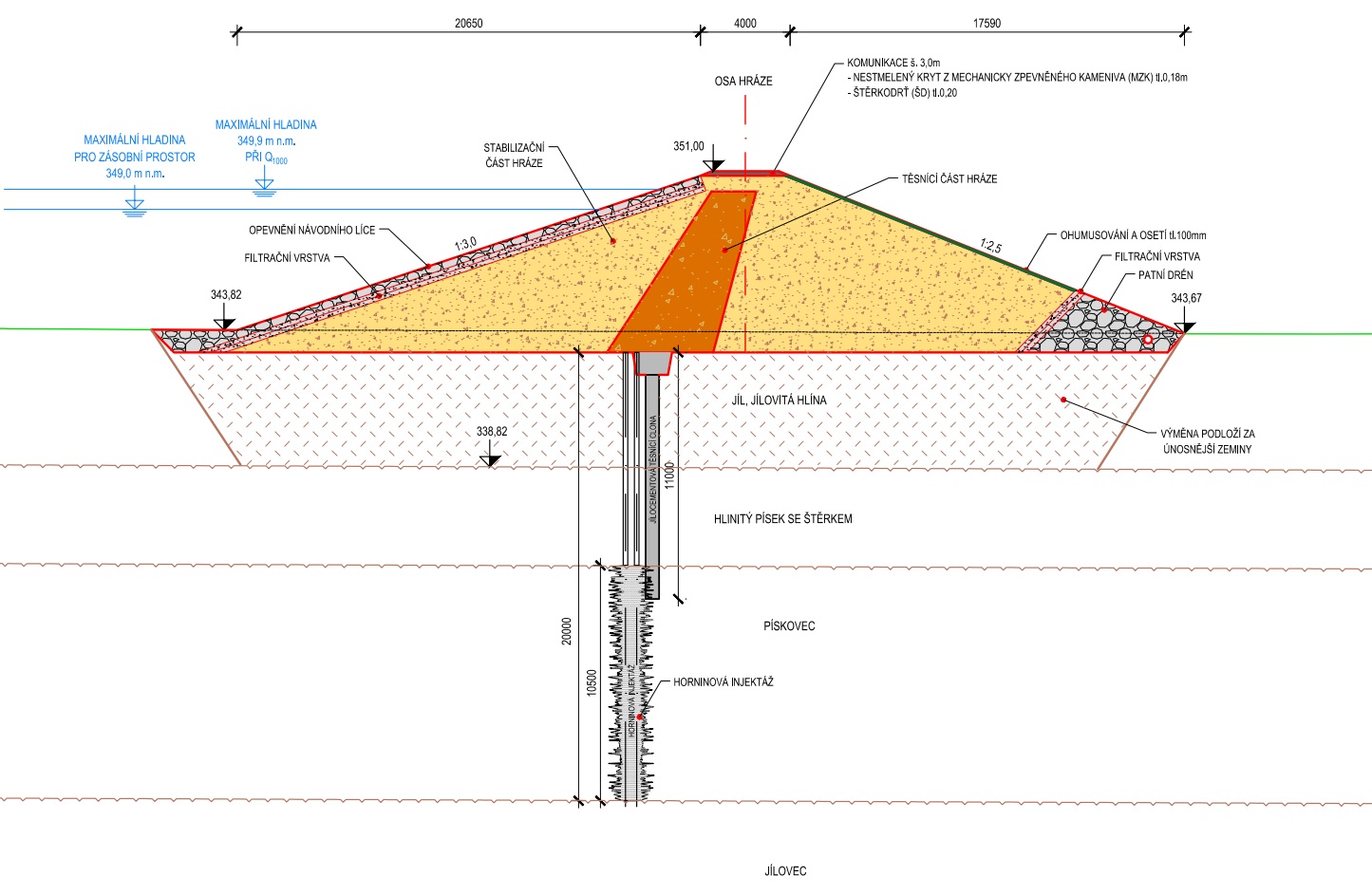

Vzorový řez hráze:

Vzorový příčný řez hrází VD Šanov

Hydrologická data:

N-leté průtoky Q_N dle ČHMÚ (Třída III)

M-denní průtoky Q_Md dle ČHMÚ (Třída III)
